動作確認済み：v8

OpenFOAM実行用のディレクトリを作成．

mkdir -p $FOAM_RUN

$ run
$ cp -r $FOAM_TUTORIALS/multiphase/interFoam/laminar/damBreak/damBreak ./
$ cd damBreak
$ blockMesh
$ setFields
$ interFoam | tee log
$ paraFoam

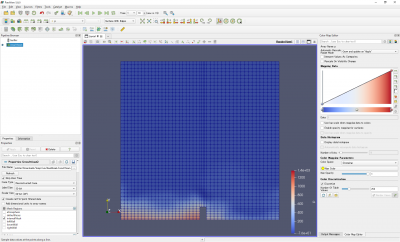

Thirdpatryに付属するParaViewをビルドには時間がかかるため，あらかじめ用意したバイナリのParaViewで可視化できる． ParaViewでは*.foamの形式でOpenFOAMの結果を読み込むことができる．

$ touch result.foam
$ paraview result.foam

Dam Break (Serial)を並列実行用にコピーする．

$ foamCloneCase damBreak damBreakFine

Dam Break (Serial)で実行したモデルのメッシュ分割数を変更ため，system/blockMeshDictを以下のように編集．

blocks
(
    hex (0 1 5 4 12 13 17 16) (46 10 1) simpleGrading (1 1 1)
    hex (2 3 7 6 14 15 19 18) (40 10 1) simpleGrading (1 1 1)
    hex (4 5 9 8 16 17 21 20) (46 76 1) simpleGrading (1 2 1)
    hex (5 6 10 9 17 18 22 21) (4 76 1) simpleGrading (1 2 1)
    hex (6 7 11 10 18 19 23 22) (40 76 1) simpleGrading (1 2 1)
);

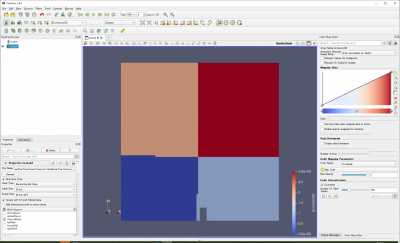

領域分割で割り当てられたプロセスを可視化するため，system/controlDictの末尾に以下を記述．

libs
(
    "libfieldFunctionObjects.so"
);

functions
{
    func
    {
        type processorField;
        outputControl outputTime;
        outputInterval 1;
    }
}

実行．

$ rm 0/alpha.water
$ blockMesh
$ setFields
$ decomposePar
$ mpirun -np 4 interFoam -parallel > log &
$ reconstructPar

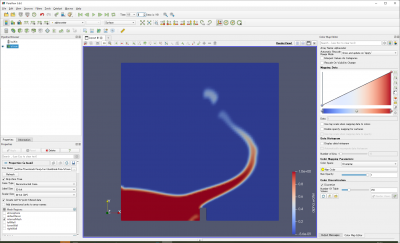

結果を確認．

$ paraFoam

$ foamCloneCase damBreakFine/ damBreakFineScotch

system/decomposeParDictの領域分割方法を'scotch'に変更する．

- method          simple;
+ method          scotch;

残りの手順はDam Break (Parallel)と同様である．
